اعلی موجودہ پی سی بی سکرو ٹرمینل

طباعت شدہ سرکٹ بورڈ (پی سی بی) الیکٹرانک آلات میں مرکزی جزو کے طور پر کام کرتا ہے۔ مینوفیکچررز پرنٹنگ کی تکنیک کے ذریعہ موصل سبسٹریٹ پر کنڈکٹو تانبے کے ورق کے نشانات تیار کرتے ہیں تاکہ الیکٹرانک اجزاء جیسے مزاحم کار ، کیپسیٹرز اور چپس کو مربوط کیا جاسکے۔ یہ عمل مکینیکل استحکام کی فراہمی کے دوران بجلی کے راستے قائم کرتا ہے۔ پی سی بی اور بیرونی نظاموں کے مابین اہم انٹرفیس کے طور پر کام کرتے ہوئے ، پی سی بی ٹرمینل تاروں ، کیبلز ، یا دیگر سامان کے ساتھ قابل اعتماد رابطوں کو قابل بناتا ہے ، خاص طور پر ایپلی کیشنز میں جو بار بار دیکھ بھال یا جزو کی تبدیلی کی ضرورت ہوتی ہے۔

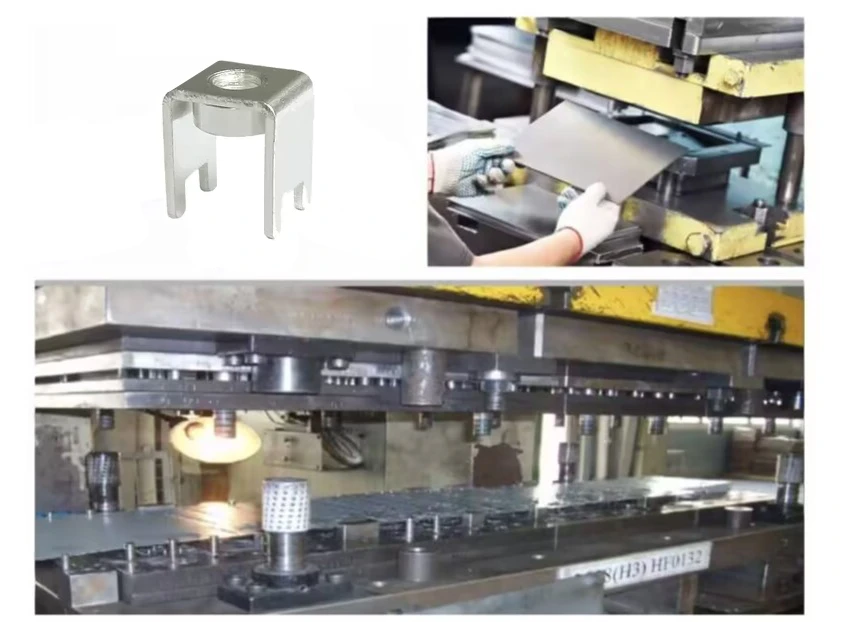

پی سی بی ٹرمینلز عام طور پر دو بنیادی عناصر پر مشتمل ہوتے ہیں: دھاتی کنڈکٹر اور موصل رہائش۔ ٹرمینل کی پیداوار میں مہارت رکھنے والی فیکٹری بنیادی طور پر دھات کے کنڈکٹروں کی تیاری پر مرکوز ہیں ، حالانکہ وہ مخصوص کنڈکٹر ڈیزائن کے مطابق تیار کردہ کسٹم پلاسٹک ہاؤسنگ بھی تیار کرسکتے ہیں۔ کارکن پیتل یا فاسفور کانسی جیسے مواد سے بنی دھات کی چادریں تیار کرکے کنڈکٹر کی پیداوار کے عمل کا آغاز کرتے ہیں۔ اس کے بعد وہ ان چادروں کو ٹرمینل شکلوں میں شکل دینے کے لئے صحت سے متعلق سانچوں کے ساتھ تیز رفتار اسٹیمپنگ مشینوں کا استعمال کرتے ہیں ، اور پھٹ جانے یا خامیوں کی وجہ سے پیدا ہونے والے کوندوں سے متعلق امور کو روکنے کے لئے سخت جہتی درستگی کو برقرار رکھتے ہیں۔

اسٹیمپنگ کے عمل کو مکمل کرنے کے بعد ، تکنیکی ماہرین مصنوعات کی کارکردگی کو بڑھانے کے ل elect الیکٹروپلاٹنگ علاج انجام دیتے ہیں۔ وہ پہلے دھات کی سطحوں کو صاف کرتے ہیں تاکہ تیل اور آلودگیوں کو دور کرنے کے لئے ٹن ، نکل ، یا سونا جیسے ملعمع کاری کا اطلاق کرنے سے پہلے۔ ہر چڑھانا مواد الگ الگ فوائد پیش کرتا ہے - کچھ سنکنرن کی مزاحمت کو بہتر بناتے ہیں ، جبکہ دوسرے چالکتا کو بڑھاتے ہیں یا اعلی درجہ حرارت کا مقابلہ کرتے ہیں۔ یہ انتخابی کوٹنگ کا عمل مینوفیکچررز کو مختلف آپریشنل ضروریات کے ل termin ٹرمینلز کو اپنی مرضی کے مطابق بنانے کی اجازت دیتا ہے ، جس سے صنعتی مشینری سے لے کر صارفین کے الیکٹرانکس تک کے متنوع ماحول میں زیادہ سے زیادہ کارکردگی کو یقینی بنایا جاتا ہے۔

حتمی پیداوار کے مراحل سخت ٹیسٹنگ پروٹوکول کے ذریعے کوالٹی کنٹرول پر زور دیتے ہیں۔ انجینئر مزاحمت کی سطح کی پیمائش کرکے بجلی کی چالکتا کی تصدیق کرتے ہیں اور بڑھاوے کے تحت چڑھانا یکسانیت کا معائنہ کرتے ہیں۔ خودکار نظام سکرو قسم کے ٹرمینلز کے لئے بار بار اندراج/نکالنے کے چکروں اور ٹارک پیمائش کے ذریعے مکینیکل استحکام کی جانچ پڑتال کرتے ہیں۔ فیکٹریوں میں جدید ترین سامان جیسے رہائش کی پیداوار کے ل multi ملٹی کیویٹی انجیکشن سانچوں اور مستقل اجزاء کے انضمام کے لئے روبوٹک اسمبلی لائنوں کا استعمال کیا جاتا ہے۔ یہ عمل اس بات کو یقینی بناتے ہیں کہ ٹرمینلز کنٹرول پینلز میں بجلی کی تقسیم ، آٹوموٹو سسٹم میں سگنل ٹرانسمیشن ، اور ایل ای ڈی لائٹنگ کی تنصیبات سمیت ایپلی کیشنز کے بین الاقوامی معیار پر پورا اتریں۔

صارفین کی تفصیل سے درخواستوں یا نمونے کے مطابق صارفین سے ڈرائنگ حاصل کریں ، یا ڈیزائن ڈرائنگ۔

دونوں جماعتیں ڈرائنگ اور پروڈکٹ کے خام مال ، سطح کے علاج وغیرہ کی تفصیلات کی تصدیق کرتی ہیں۔

آرڈر کی مقدار کو حوالہ اور تصدیق کریں ، تمام تفصیلات کی وضاحت کریں جن میں تجارتی شرائط ، ادائیگی کی شرائط ، پیکیج کی قسم ، وغیرہ شامل ہیں۔

تصدیق شدہ ڈرائنگ کے مطابق ٹولنگ ڈیزائن اور بنائیں ، جانچ کے دوران ضرورت ہو تو ترمیم کریں۔

پہلے نمونے بنائیں اور سختی سے ڈرائنگ کے مطابق ان کا معائنہ کریں۔

داخلی منظوری کے بعد منظوری کے لئے کسٹمر کو بھیجیں۔

ڈرائنگ اور پہلے نمونے کے مطابق سامان سختی سے تیار کریں۔

حتمی معائنہ کے بعد اور صارفین کو جہاز بھیجنے کے بعد اچھی طرح سے پیک۔

تعارف

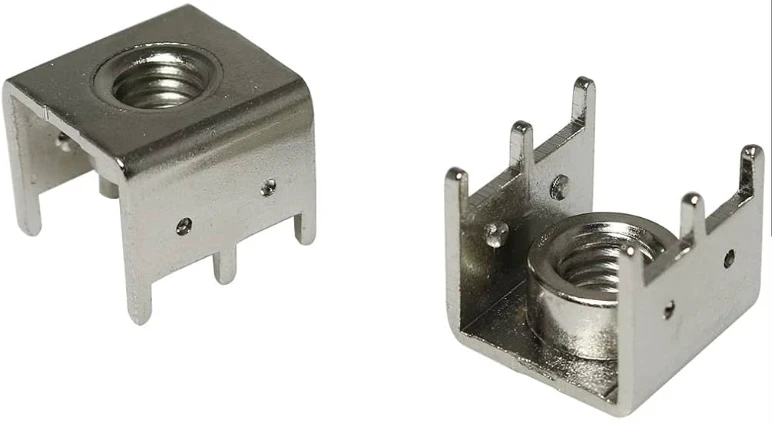

اعلی موجودہ پی سی بی سکرو ٹرمینل ایک خصوصی سرکٹ بورڈ کنیکٹر ہے جو ہماری ٹیم نے معیاری ٹرمینلز کے مقابلے میں نمایاں طور پر زیادہ برقی دھاروں کو سنبھالنے کے لئے ڈیزائن کیا ہے۔ روایتی ڈیزائنوں کے برعکس ، ہماری مصنوع سادگی اور وشوسنییتا کو برقرار رکھنے کے دوران موجودہ صلاحیت کو زیادہ سے زیادہ کرنے پر مرکوز ہے۔ بنیادی ڈھانچہ تین اہم اجزاء پر مشتمل ہے: زیادہ سے زیادہ چالکتا کے لئے ایک دھات کا موصل ، محفوظ رابطوں کے لئے ایک سکرو کلیمپنگ میکانزم ، اور مؤکل کی ضروریات پر مبنی اختیاری موصلیت۔ اگرچہ ہم عام طور پر ان کو بغیر کسی موصلیت کے گولے تیار کرتے ہیں تاکہ کمپیکٹ پن اور گرمی کی کھپت کو ترجیح دی جاسکے ، ہم مخصوص حفاظت یا ماحولیاتی ضروریات کو پورا کرنے کی درخواست پر آسانی سے اپنی مرضی کے مطابق موصلیت کا اضافہ کرسکتے ہیں۔

ہمارے اعلی موجودہ پی سی بی سکرو ٹرمینل کو استعمال کرنے کے ل users ، صارفین آسانی سے تار کو ٹرمینل سوراخ میں داخل کرتے ہیں اور سکرو کو سخت کرتے ہیں ، جس سے کنٹرول دباؤ کے ذریعہ کنڈکٹر اور تار کے مابین مستحکم مکینیکل بانڈ پیدا ہوتا ہے۔ یہ براہ راست رابطہ دھات کے کنڈکٹر کے کراس سیکشنل ایریا میں بڑے دھارے کو موثر انداز میں بہنے کی اجازت دیتا ہے ، جو گرمی کی پیداوار کو کم کرتا ہے اور آپریشن کے دوران توانائی کے نقصان کو کم کرتا ہے۔ ہمارا ڈیزائن پیچیدہ ویلڈنگ کے عمل کو ختم کرتا ہے ، جس سے فوری تنصیب اور پریشانی سے پاک بحالی کو قابل بنایا جاتا ہے۔ ہم اس بات کو یقینی بناتے ہیں کہ ہر ٹرمینل بغیر کسی انحطاط کے طویل اعلی موجودہ بوجھ کا مقابلہ کرنے کے لئے سخت جانچ سے گزرتا ہے۔

پریسجن انجینئرنگ کے ساتھ تانبے کے مرکب جیسے مضبوط مواد کو جوڑ کر ، ہم ٹرمینلز فراہم کرتے ہیں جو استحکام اور کارکردگی میں روایتی رابطوں کو بہتر بناتے ہیں۔ ہماری ٹیم حفاظت اور کارکردگی دونوں کو ترجیح دیتی ہے۔ چاہے وہ کلائنٹ کو صنعتی مشینری کے لئے بنیادی انشولیٹڈ یونٹوں یا حساس ایپلی کیشنز کے لئے موصل ورژن کی ضرورت ہوتی ہے ، ہم ان کی خصوصیات کو جلدی سے ڈھال لیتے ہیں۔ یہ لچک ، ٹرمینل کے سیدھے سروفاسٹیننگ طریقہ کار کے ساتھ جوڑا بنا ہوا ، بجلی کی فراہمی ، موٹر کنٹرولز ، قابل تجدید توانائی کے نظام ، اور دیگر اعلی طلب کے منظرناموں کے لئے ہمارے حل کو مثالی بناتا ہے جہاں قابل اعتماد سے سمجھوتہ نہیں کیا جاسکتا ہے۔

فوائد

ہمارے اعلی موجودہ پی سی بی سکرو ٹرمینل متعدد فوائد کی پیش کش کرتے ہیں جو اسے معیاری رابطوں سے الگ رکھتے ہیں۔ ہم بڑے کراس سیکشنل علاقوں کے ساتھ کم مزاحم دھات کے کنڈکٹر کا استعمال کرتے ہیں ، جس سے ہمارے ٹرمینلز کو 100a+ قابل اعتماد سے زیادہ اعلی دھاروں کو سنبھالنے کے قابل بناتا ہے۔ روایتی طریقوں کی بجائے مکینیکل دباؤ کے ذریعہ تاروں کو محفوظ بنا کر ، ہمارا ڈیزائن بجلی کے اتار چڑھاو یا ماحولیاتی کمپن کے دوران بھی استحکام کو برقرار رکھتے ہوئے کم رابطے کی مزاحمت کو یقینی بناتا ہے۔ یہ سکرو کلیمپنگ میکانزم وقت کے ساتھ ساتھ ڈھیلے ہونے سے روکتا ہے ، اور مطالبہ کرنے والے حالات میں مستقل کارکردگی فراہم کرتا ہے۔

کارکن سولڈرنگ کے بغیر آسانی سے رابطے مکمل کرسکتے ہیں۔ یہ سیدھا سیدھا عمل اسمبلی کے کام کے بہاؤ کو نمایاں طور پر آسان بناتا ہے جبکہ مزدوری کے وقت کی بچت اور پیداوار کے اخراجات کو کم کرتا ہے۔ ہم خصوصی ٹولز یا پیچیدہ طریقہ کار کو ختم کرکے صارف کی سہولت کو ترجیح دیتے ہیں ، فوری تنصیبات اور آسانی سے دیکھ بھال کی اجازت دیتے ہیں۔ ہمارے ٹرمینلز کی مضبوط تعمیرات استحکام کے ساتھ استحکام کو جوڑتی ہے ، کیونکہ بہتر دھاتی کنڈکٹر ڈیزائن اعلی موجودہ ٹرانسمیشن کے دوران توانائی کے نقصان اور گرمی کی تعمیر کو کم سے کم کرتا ہے۔

تخصیص ایک اہم طاقت بنی ہوئی ہے جبکہ ہم عام طور پر ان ٹرمینلز کو بغیر کسی گرمی کی کھپت کے ل and موصلیت کے گولوں کے تیار کرتے ہیں ، ہم حفاظتی تقاضوں کو پورا کرنے کی درخواست پر حفاظتی موصلیت کا اضافہ کرسکتے ہیں۔ صنعتی آلات ، بجلی کے نظام ، موٹر کنٹرولز اور دیگر اعلی بوجھ ایپلی کیشنز میں طویل مدتی وشوسنییتا کو یقینی بنانے کے لئے ہر جزو سخت کوالٹی کنٹرول سے گزرتا ہے۔ کارکردگی اور عملی دونوں پر توجہ مرکوز کرکے ، ہم ایسے حل تیار کرتے ہیں جو استحکام ، موافقت اور لاگت کی تاثیر میں روایتی رابطوں کو بہتر بناتے ہیں۔

نتیجہ

ہمارا اعلی موجودہ پی سی بی سکرو ٹرمینل فکرمند انجینئرنگ اور صارف مرکوز ڈیزائن کے ذریعہ غیر معمولی کارکردگی پیش کرتا ہے۔ ہم ان ٹرمینلز کو کم مزاحم دھات کے کنڈکٹروں سے آراستہ کرتے ہیں جس میں بڑے کراس سیکشنل علاقوں کی خاصیت ہوتی ہے ، جس سے وہ توانائی کے نقصان اور گرمی کی پیداوار کو کم سے کم کرتے ہوئے 100A+ سے زیادہ کی دھاروں کو سنبھالنے کے قابل بناتے ہیں۔ سکرو کلیمپنگ کے ذریعہ تاروں کو محفوظ بنانے کے لئے مکینیکل دباؤ کا استعمال کرتے ہوئے ، ہم سولڈرنگ کی ضرورت کو ختم کرتے ہیں اور بجلی کے اتار چڑھاو یا سخت کمپن کے تحت بھی مستحکم رابطوں کو یقینی بناتے ہیں۔ مزدور محض ٹرمینل سوراخوں میں تاروں کو داخل کرتے ہیں اور پیچ کو سخت کرتے ہیں۔ سادگی پر ہماری توجہ دیکھ بھال تک پھیلی ہوئی ہے ، کیونکہ صارف بغیر کسی خصوصی ٹولز یا تکنیکی مہارت کے تاروں کو آسانی سے تبدیل یا ایڈجسٹ کرسکتے ہیں۔

ہم ان ٹرمینلز کو معیاری غیر انسولیٹڈ ورژن کے ساتھ ساتھ اختیاری موصلیت کے گولوں کی پیش کش کرکے متنوع صنعتی ضروریات کے مطابق بناتے ہیں۔ اگرچہ ہمارا ڈیفالٹ ڈیزائن بے نقاب دھات کے کنڈکٹروں کے ذریعہ گرمی کی کھپت کو ترجیح دیتا ہے ، لیکن ہم مخصوص حفاظت یا ماحولیاتی معیارات کو پورا کرنے کی درخواست پر آسانی سے حفاظتی موصلیت کا اضافہ کرتے ہیں۔ سخت معیار کی جانچ پڑتال موٹر کنٹرول اور بجلی کی فراہمی سے لے کر قابل تجدید توانائی کے نظام تک کی ایپلی کیشنز میں استحکام کی ضمانت دیتی ہے۔ تانبے کے کھوٹ مٹیریلز ، اینٹی لوسننگ سکرو میکانزم ، اور کمپن مزاحم تعمیر کا مجموعہ فیکٹری آٹومیشن یا الیکٹرک گاڑی چارجنگ اسٹیشنوں جیسی ترتیبات کا مطالبہ کرنے میں طویل مدتی وشوسنییتا کو یقینی بناتا ہے۔ آپریشنل لچک کے ساتھ اعلی موجودہ صلاحیت کو متوازن کرنے سے ، ہم کنیکٹر فراہم کرتے ہیں جو روایتی حل کو کارکردگی اور موافقت دونوں میں بہتر کارکردگی کا مظاہرہ کرتے ہیں۔
